pompe centrifuge

Pompes centrifuges DIN ISO 2858

					1450 [1/min]				2900 [1/min]

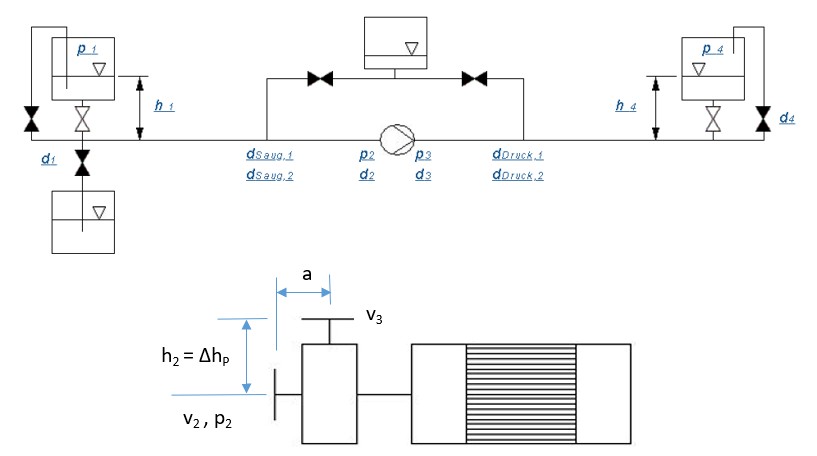

Côté aspiration-Côté de la pression		roue	d₂ // d₃¹⁾	h2 - a		v₂ // v₃ ²⁾	H	³⁾		v₂ // v₃ ²⁾	H	³⁾
[inch]	[DN]	[mm]	[mm]	[m]	[m³/h]	[m/s]	[m]	[m]	[m³/h]	[m/s]	[m]	[m]
2"-11/4 "	50-32	125	54.5 // 37.2	140 - 80	6.3	0.8 // 1.6	5	4.9	12.5	1.5 // 3.2	20	19.6
2"-11/4 "	50-32	160	54.5 // 37.2	160 - 80	6.3	0.8 // 1.6	8	7.9	12.5	1.5 // 3.2	32	31.6
2"-11/4 "	50-32	200	54.5 // 37.2	180 - 80	6.3	0.8 // 1.6	12.5	12.4	12.5	1.5 // 3.2	50	49.6
2"-11/4 "	50-32	250	54.5 // 37.2	225 - 100	6.3	0.8 // 1.6	20	19.9	12.5	1.5 // 3.2	80	79.6
2½"-1½"	65-40	125	70.3 // 43.1	140 - 80	12.5	0.9 // 2.4	5	4.7	25	1.8 // 4.8	20	19
2½"-1½"	65-40	160	70.3 // 43.1	160 - 80	12.5	0.9 // 2.4	8	7.7	25	1.8 // 4.8	32	31
2½"-1½"	65-40	200	70.3 // 43.1	180 - 100	12.5	0.9 // 2.4	12.5	12.2	25	1.8 // 4.8	50	49
2½"-1½"	65-40	250	70.3 // 43.1	225 - 100	12.5	0.9 // 2.4	20	19.7	25	1.8 // 4.8	80	79
2½"-1½"	65-40	315	70.3 // 43.1	250 - 125	12.5	0.9 // 2.4	32	31.7	25	1.8 // 4.8	125	124
2½"-2"	65-50	125	70.3 // 54.5	140 - 80	12.5	0.9 // 1.5	5	4.9	25	1.8 // 3	20	19.7
2½"-2"	65-50	160	70.3 // 54.5	160 - 80	12.5	0.9 // 1.5	8	7.9	25	1.8 // 3	32	31.7
3"-2"	80-50	125	82.5 // 54.5	160 - 100	25	1.3 // 3	5	4.6	50	2.6 // 6	20	18.5
3"-2"	80-50	160	82.5 // 54.5	180 - 100	25	1.3 // 3	8	7.6	50	2.6 // 6	32	30.5
3"-2"	80-50	200	82.5 // 54.5	200 - 100	25	1.3 // 3	12.5	12.1	50	2.6 // 6	50	48.5
3"-2"	80-50	250	82.5 // 54.5	225 - 125	25	1.3 // 3	20	19.6	50	2.6 // 6	80	78.5
3"-2"	80-50	315	82.5 // 54.5	280 - 125	25	1.3 // 3	32	31.6	50	2.6 // 6	125	123.5
3"-2½"	80-65	125	82.5 // 70.3	160 - 100	25	1.3 // 1.8	5	4.9	50	2.6 // 3.6	20	19.7
3"-2½"	80-65	160	82.5 // 70.3	180 - 100	25	1.3 // 1.8	8	7.9	50	2.6 // 3.6	32	31.7
4"-2½"	100-65	125	107.1 // 70.3	180 - 100	50	1.5 // 3.6	5	4.5	100	3.1 // 7.2	20	17.8
4"-2½"	100-65	160	107.1 // 70.3	200 - 100	50	1.5 // 3.6	8	7.5	100	3.1 // 7.2	32	29.8
4"-2½"	100-65	200	107.1 // 70.3	225 - 100	50	1.5 // 3.6	12.5	12	100	3.1 // 7.2	50	47.8
4"-2½"	100-65	250	107.1 // 70.3	250 - 125	50	1.5 // 3.6	20	19.5	100	3.1 // 7.2	80	77.8
4"-2½"	100-65	315	107.1 // 70.3	280 - 125	50	1.5 // 3.6	32	31.5	100	3.1 // 7.2	125	122.8
4"-3"	100-80	125	107.1 // 82.5	180 - 100	50	1.5 // 2.6	5	4.8	100	3.1 // 5.2	20	19.1
4"-3"	100-80	160	107.1 // 82.5	200 - 100	50	1.5 // 2.6	8	7.8	100	3.1 // 5.2	32	31.1
5"-3"	125-80	160	131.7 // 82.5	225 - 125	80	1.6 // 4.2	8	7.2	160	3.3 // 8.3	32	29
5"-3"	125-80	200	131.7 // 82.5	250 - 125	80	1.6 // 4.2	12.5	11.7	160	3.3 // 8.3	50	47
5"-3"	125-80	250	131.7 // 82.5	280 - 125	80	1.6 // 4.2	20	19.2	160	3.3 // 8.3	80	77
5"-3"	125-80	315	131.7 // 82.5	315 - 125	80	1.6 // 4.2	32	31.2	160	3.3 // 8.3	125	122
5"-3"	125-80	400	131.7 // 82.5	355 - 125	80	1.6 // 4.2	50	49.2	160	3.3 // 8.3
5"-4"	125-100	200	131.7 // 107.1	280 - 125	100	2 // 3.1	12.5	12.2	200	4.1 // 6.2	50	48.9
5"-4"	125-100	200	131.7 // 107.1	280 - 125	125	2.5 // 3.9	12.5	12	250	5.1 // 7.7	50	48.3
5"-4"	125-100	250	131.7 // 107.1	280 - 140	100	2 // 3.1	20	19.7	200	4.1 // 6.2	80	78.9
5"-4"	125-100	250	131.7 // 107.1	280 - 140	125	2.5 // 3.9	20	19.5	250	5.1 // 7.7	80	78.3
5"-4"	125-100	315	131.7 // 107.1	315 - 140	100	2 // 3.1	32	31.7	200	4.1 // 6.2	125	123.9
5"-4"	125-100	315	131.7 // 107.1	315 - 140	125	2.5 // 3.9	32	31.5	250	5.1 // 7.7	125	123.3
5"-4"	125-100	400	131.7 // 107.1	355 - 140	100	2 // 3.1	32	31.7	200	4.1 // 6.2
5"-4"	125-100	400	131.7 // 107.1	355 - 140	125	2.5 // 3.9	50	49.5	250	5.1 // 7.7
6"-5"	150-125	250	159.3 // 131.7	355 - 140	200	2.8 // 4.1	20	19.5		//
6"-5"	150-125	315	159.3 // 131.7	355 - 140	200	2.8 // 4.1	32	31.5		//
6"-5"	150-125	400	159.3 // 131.7	400 - 140	200	2.8 // 4.1	50	49.5		//
8"-6"	200-150	250	206.5 // 159.3	375 - 160	315	2.6 // 4.4	20	19.4		//
8"-6"	200-150	250	206.5 // 159.3	375 - 160	400	3.3 // 5.6	20	19		//
8"-6"	200-150	315	206.5 // 159.3	400 - 160	315	2.6 // 4.4	32	31.4		//
8"-6"	200-150	315	206.5 // 159.3	400 - 160	400	3.3 // 5.6	32	31		//
8"-6"	200-150	400	206.5 // 159.3	450 - 160	315	2.6 // 4.4	50	49.4		//
8"-6"	200-150	400	206.5 // 159.3	450 - 160	400	3.3 // 5.6	50	49		//

¹⁾	Diamètre Intérieur Brides Type 11 PN16 DIN EN 1092-1:2008-09
²⁾
³⁾
	(H: Hauteur manométrique \| : Débit volumétrique): Puissance nominale Les valeurs correspondent à DIN EN ISO 2858 12-2011 sauf Diamètre Intérieur d₂ // d₃
