Isolation Tube


L'isolation d´un tube

L'isolation thermique d´un tube et de la perte de chaleur




Calcul du transfert de chaleur entre le tube et l'environnement.

  1. Saisir le débit volumétrique.
  2. Entrer la force du vent (vitesse de l'air autour du tube) afin de pouvoir simuler l'installation extérieure.
  3. Choisir la température de départ du fluide et la température extérieure.
  4. Définir le fluide par sa densité et sa capacité thermique.
  5. Décrire la paroi du tuyau et l'isolation avec l'épaisseur de la paroi et la conductivité thermique.
  6. Choisir la surface pour déterminer correctement la part de rayonnement.
  7. Valeur ajoutée pour les ponts thermiques : comment la conduite est-elle supportée ?

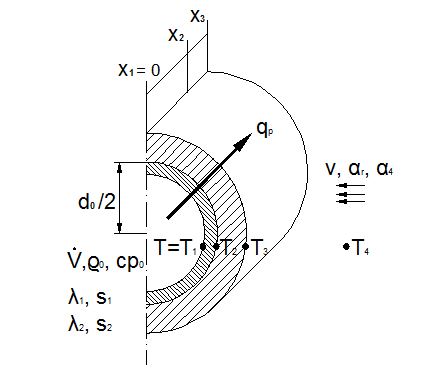

Les résultats du transfert de chaleur en régime permanent sont présentés pour les points d'appui x1, x2 et x3. Valeurs pour l'installation extérieure (convection forcée) et l'installation intérieure (convection naturelle). Le transfert de chaleur instationnaire est calculé pour la période sélectionnée.

lambda


Base du calcul Tube d'acier Tube en plastique
Installation Débit volumétrique   V  * m³/h
Diamètre extérieur du tube  do * mm Force du vent  v * m/s
Température de départ  To * ºC Température ambiante  T4 * ºC
Fluide:   Densité  ρo * kg/m³ Chaleur spécifique  cpo * kJ/(kg K)
Paroi du tuyau:     s1 * mm Conductivité thermique   λ1 * W/(m K)
Isolation:     s2 * mm Conductivité thermique opérationnelle   λ2 * W/(m K)
Surface*
Valeur additionnelle des ponts thermiques de l´installation*    [%]
x1=0 m          x2= * m          x3= * m

Calculez le transfer de chaleur en régime transitoire pendant  heure(s)
